Menşe yeri: | Çin |
Marka adı: | RealRun |
Sertifika: | ISO9001, SGS, Rohs, Reach |
Model numarası: | PH2.0-1xnPBW 10PBW |
Min sipariş miktarı: | Pazarlık |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | CAP + Reel Bant Paketleme |
Teslim süresi: | 5 ~ 8workdays |
Ödeme koşulları: | L / C, T / T, Western Union, paypal |
Yetenek temini: | 100000pcs/gün |
Pitch: | 2.0mm | Toplu iğne: | 10P |
---|---|---|---|
Montaj tipi: | Yatay | Plastik yüksekliği: | 2.0mm |
Çalışma sıcaklığı: | -40 ~ 105 ℃ | Gerilim dayanıklı: | 500V AC |
Vurgulamak: | yüzey montaj pimi başlığı,konektör pimi başlığı |

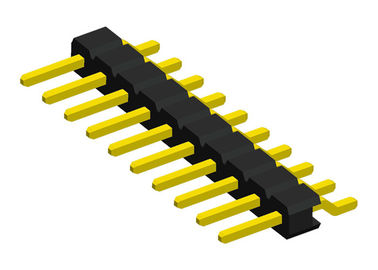

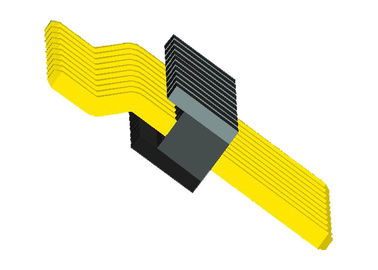

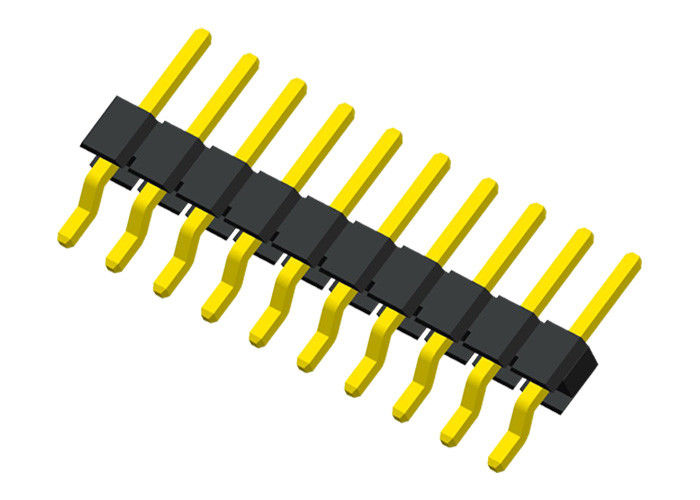

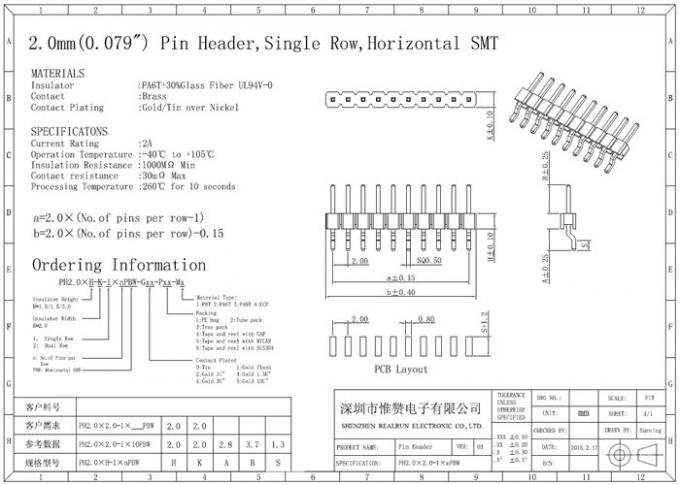

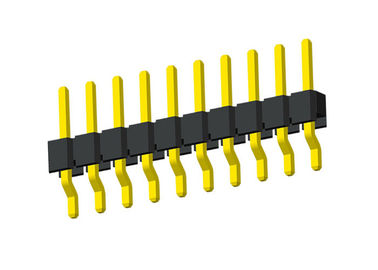

Yatay 2.0mm 10Pin Tek Sıra Erkek Pin Başlığı Konektörü SMT Tipi
ad | Pin Header Konektörü / PCB Konektörü |
zift | 1.27mm |
Plastik yüksekliği | 2.5mm |
tip | SMT Tipi |
İzolatör Rengi | Boz |
İzolatör Yanıcılığı | UL 94V-0 |
Güncel Beğeni | 1 A |
İletişim Direnci (max) | 20m ohm Max |
Dayanım gerilimi | 500V AC / DC |
İzolasyon Direnci (dak) | DC 500V'de 1000M ohm Min |
İletişim malzemeleri | Altın / Kalay kaplama |
İletişim Kaplama | Nikel üzerine kalay veya altın |
Yalıtkan malzeme | PA6T |
İşleme sıcaklığı | -40 ~ 105 ℃ |
Paketleme | Tepsi ambalajı |
OEM / ODM | Kabul edilmiş |
Montaj tipi | Yatay |
Sonlandırma | Özelleştirme |
İletişim şekli | Kare Pim |
Pin Mevcut | 80 Pin ile 2 Pin |
Pin Başlığı Konektörü nedir?
Pin Header Konnektör PCB'lere monte edilmiş bağlantı sistemleridir. Tipik olarak PCB Konnektörleri, bir PCB'den diğerine sinyalleri veya gücü aktarmak için veya ekipman yapımında başka bir kaynaktan PCB'ye veya PCB'den almak için kullanılır. PCB'ler birbirine bağlı olmadığından ve daha sonra bir üretim sürecinde monte edilebildiklerinden, Üretim İçin Kolay bir tasarım yöntemi sağlarlar.
Ürün uygulaması:
Ürünler ağırlıklı olarak kullanılmaktadır: enstrümantasyon, iletişim, güvenlik, tıbbi ekipman, bilgisayar anakartları, program kontrollü anahtar, dijital kamera, LED fotoelektrik, vb.
Güçlü talep özelleştirme, hızlı Ar-Ge merkezi, kalıp üreticisi ve hızlı bir şekilde müşteri ihtiyaçlarını kavrayabilir işleme merkezi, farklı müşteriler için en güvenilir ürün ve hassas konektörler ile OEM / ODM ürünler sunmak karşısında.
Ürün özellikleri :
Çok çeşitli çevre koruma, yüksek sıcaklık, yangına dayanıklılık, oksidasyon direnci.
Kategori
1. Boşluğa göre: 0.8, 1.0, 1.27, 2.0, 2.54, 3.96, 5.08mm;
2. Düzen kurulum moduna göre, esas olarak 180 derece, 90 derece, SMT (dikey montajlı SMT, yatay SMT ve dik açı SMT) ayrılmıştır;
3. Satır sayısına göre, tek sıra, çift sıra, üç sıra ve dört sıraya bölünür. Şu anda en fazla dört satır var;
4. Yüksekliğe Göre: 1.0 / 1.5 / 2.5mm;
5. Dikiş sayısı: 02 - 80;
6. Dikiş sayısı: 02 - 80; 02 ila 100;
7. Ambalaj: çanta, rulo çanta, toplu, tüp, CAP / Mylar + makara bant paketleme;
8. Malzeme:
8-1: Terminal kısmı: pirinç veya fosfor bronz;
8-2: İzolatör kısmı: PBT, PA46, PA6T, PA66, PA9T, LCP plastik UL94V-0 (UL94 standart, V-0 yangın derecesidir);
9. Yüzey işleme: altın kaplama 1u / 3u / 5u / 10u ve daha da fazlası, kalın altın, kalay kaplama, nikel kaplama (1u = 1uinch = 1 / 39.37μm).
SSS
S: Bazı örnekler alabilir miyim?
C: Evet, bazı örnekler ücretsiz.
S: Malları alırken hatalı ürünlerle karşılaşırsanız, nasıl başa çıkılır?
1. malların imkansız yanında nakliye önce olduğu gibi iyi olmayacak, biz ürünler onaylamak için birçok chekings var sorun yok. Öyleyse, RealRun tüm sorumluluğu üstlenecektir.
2. Öncelikle: Bu neden olacak, nasıl olacağını ve gelecekte nasıl kontrol edileceğini kontrol etmek için bir masa ortaya çıkacaktır.
3. İkincisi: çözümleri tartışın.
4. Son olarak: Malları iade etmek ve değiştirmek ya da ortaya çıkan zararı değiştirmek için RealRun tüm ücretleri alacaktır.
S: Hangi ödeme kabul edilebilir:
1. ödeme koşulları esnek olabilir miktar ve ürün bağlıdır.
2. Genellikle, yeni müşteri göndermeden önce% 100 T / T veya göndermeden önce% 30 T / T peşin tercih ediyoruz.
